SSO介绍

SSO（Single sign-on）：在多个相互信任的应用系统中，只需要登录一次，就可以访问其他的应用系统。

SSO的实现方式

无论是SSO还是普通登录，它们的实现都是基于Cookie-Session模式的。该模式的基本流程如下：



从上面可以看出，cookie 是服务端生成发送到浏览器端的。浏览器端将 cookie 存储在本地，并且在之后每次的用户端 HTTP 请求头中都附带的一小段数据。

而且cookie 是跟域名关联的，其对应浏览器所请求的域名。

cookie有如下的重要属性：

  1. Name：单条 cookie 信息的 key 值，我们通常也是通过这个 key 值设置和获取存储在 cookie 中数据。

  2. Value：我们所说的cookie的值。

  3. Expires/Max-Age：此条 cookie 记录的到期时间。

  4. Domain：此条 cookie 的作用范围。我们知道域名是分多个级别的，如：顶级域名、二级域名、三级域名等等。domain 属性是指可以访问该 cookie 的域名。如果设置为 '.baidu.com'，那么末尾是 '.baidu.com' 结束的域名都可以访问到这个 cookie，要注意必须是 '.' 开头。这产生了一个效果，那就是 '.baidu.com' 下属的子域名也可以访问这个 cookie，例如: '.tieba.baicu.com'。

1、各子系统在相同的域名下

一般情况下，企业只有一个二级域名，然后通过三级域名区分不同的系统。比如公司有个二级域名叫做：.bl.com，同时有两个业务系统分别为：.app1.bl.com和 .app2.bl.com，以及一个登录系统：.sso.bl.com。

我们要实现只在 .sso.bl.com登录，.app1.bl.com和 .app2.bl.com也就登录了。

例如，用户通过浏览器登录 .sso.bl.com系统，根据cookie-session模式可知， .sso.bl.com 的服务端的session中会记录登录状态，同时浏览器会保存cookie信息，其中cookie的Domain属性为 .sso.bl.com。

如果我们想让其他两个系统 .app1.bl.com 和 .app2.bl.com 登录，需要解决两个问题：

  • 浏览器的cookie的Domain属性是.sso.a.com，在给app1.bl.com和app2.bl.com发送请求是带不上的。

  • sso、app1和app2是不同的应用，它们的session存在自己的应用内，是不共享的。

好在解决这两个问题是比较简单的。针对第一个问题，sso登录以后，可以将cookie的域设置为二级域名 .bl.com，这样所有子域的系统都可以访问到二级域的 cookie。针对第二个问题，解决方法就是 seesion共享。

2、各子系统属于不同的域

若各个子系统属于不同的域，那么它们之间的 cookie 是无法共享的。因此需要一种新的解决方案，目前单点登录的标准流程就是 CAS。

CAS

Central Authentication Service ——— 中央认证服务，是 Yale 大学发起的一个企业级的、开源的项目，旨在为 Web 应用系统提供一种可靠的 SSO 解决方案。

标准的CAS登录流程如下：



第一次访问app：

  1. 用户访问app系统，app系统是需要登录的，app验证cookie和session发现用户没有登录，要求用户重定向到 CAS Server，同时要携带service参数。

  2. 跳转到CAS Server，CAS Server系统发现用户也没有登录本系统，弹出用户登录页。

  3. 用户填写用户名、密码，CAS Server系统进行认证后，CAS Server生成一个该用户的SSO session存放到本地session中，并生成一个SSO session id，即TGT。最后重定向返回一个CASTGC（放在cookie内）给用户浏览器，这个TGC中包含了TGT的值。

  4. CAS Server系统登录完成后会生成一个ST（Service Ticket），然后跳转到app系统，同时将ST作为参数传递给app系统。

  5. app系统拿到ST后，从后台向SSO发送请求，验证ST是否有效。

  6. 验证通过后，app系统将登录状态写入session并设置app域下的Cookie，再返回给浏览器。

  7. 用户发起请求，带上cookie，app系统校验cookie和session。通过后，返回app正确的内容给浏览器。

第二次方法app：

  1. 用户发起请求，并带上 Cookie 中的 JSESSIONID 给 app 服务端。

  2. app 服务端 使用 JSESSIONID 与 Session 中存储的数据进行校验。

  3. 校验通过，返回正确的内容，展示 app 。

再app登录成功的情况下，第一次访问app2：

  1. 访问 app2 服务地址，app2 请求未通过认证，重定向至 CAS Server 地址。

  2. 访问 CAS Server 地址，发送认证请求，带上 TGC 信息。

  3. CAS Server 通过 TGC中的TGT 去查找 SSO Session 的信息进行认证。

  4. 认证通过，生成票据 ST 重定向至 app2 的服务地址。

  5. app2 服务 携带 ST 向 CAS Server 进行认证。

  6. CAS Server 认证成功，返回通过的响应。

  7. app2 服务拿到成功的响应后，设置 Session，并重定向至 app2 的地址，并设置 Cookie  MOD_AUTH_CAS_S。

  8. 用户浏览器 发起请求，带上 Cookie 中的 MOD_AUTH_CAS_S ，发送给app2 服务进行校验。

  9. app2 服务使用 MOD_AUTH_CAS_S 与 Session 中存储的数据进行校验。

  10. 校验通过，返回正确的内容，展示 app2。

CAS重要字段

TGT

CAS Server 创建TGT，存放在 CAS Server的 Session 里面，根据用户信息签发的。简单来说，TGT 是 SSO Session 的 ID。

TGC

创建 TGT 的同时，生成 TGC。通过 CAS Server 的 response header 的 set-cookie 字段设置 TGC，其中包含了 TGT 的信息。

ST

根据 TGT 签发的 ST，是 CAS 为用户签发的访问某一 service 的票据。在CAS Server 创建 TGT 后，生成一个 ST 将其添到重定向地址后。

为了保证ST的安全性：ST 是基于随机生成的，没有规律性。而且，CAS规定 ST 只能存活一定的时间，然后 CAS Server 会让它失效。而且，CAS 协议规定ST只能使用一次，无论 Service Ticket 验证是否成功， CASServer 都会清除服务端缓存中的该 Ticket ，从而可以确保一个 Service Ticket 不被使用两次。



作者：吾乃零陵上将军邢道荣是也
链接：https://www.jianshu.com/p/95598407fb90
来源：简书
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。


推荐一个分布式单点登录框架XXL-SSO!

推荐一个分布式单点登录框架XXL-SSO!

后端元宇宙

后端元宇宙

关注他

有关单点登录(SSO)之前有写过两篇文章

如果说XXL-JOB你可能并不陌生,它是非常火爆的一个分布式任务调度平台。但其实在该作者还有一个非常优秀的开源项目叫XXL-SSO,这两个个项目都是1000+Star。

XXL-SSO 是一个分布式单点登录框架。只需要登录一次就可以访问所有相互信任的应用系统。 拥有"轻量级、分布式、跨域、Cookie+Token均支持、Web+APP均支持"等特性。现已开放源代码，开箱即用。

这里主要是通过对XXL-SSO源码的分析，将理论和实践结合！


一、快速接入sso

1、xxl-sso特性

  1. 简洁：API直观简洁，可快速上手

  2. 轻量级：环境依赖小，部署与接入成本较低

  3. 单点登录：只需要登录一次就可以访问所有相互信任的应用系统

  4. 分布式：接入SSO认证中心的应用，支持分布式部署

  5. HA：Server端与Client端，均支持集群部署，提高系统可用性

  6. 跨域：支持跨域应用接入SSO认证中心

  7. Cookie+Token均支持：支持基于Cookie和基于Token两种接入方式，并均提供Sample项目

  8. Web+APP均支持：支持Web和APP接入

  9. 实时性：系统登陆、注销状态，全部Server与Client端实时共享

  10. CS结构：基于CS结构，包括Server"认证中心"与Client"受保护应用"

  11. 记住密码：未记住密码时，关闭浏览器则登录态失效；记住密码时，支持登录态自动延期，在自定义延期时间的基础上，原则上可以无限延期

  12. 路径排除：支持自定义多个排除路径，支持Ant表达式,用于排除SSO客户端不需要过滤的路径

2、环境

  • JDK：1.7+

  • Redis：4.0+

3、 源码地址

4、 项目结构说明

- xxl-sso-server：中央认证服务，支持集群- xxl-sso-core：Client端依赖- xxl-sso-samples：单点登陆Client端接入示例项目    - xxl-sso-web-sample-springboot：基于Cookie接入方式，供用户浏览器访问，springboot版本    - xxl-sso-token-sample-springboot：基于Token接入方式，常用于无法使用Cookie的场景使用，如APP、Cookie被禁

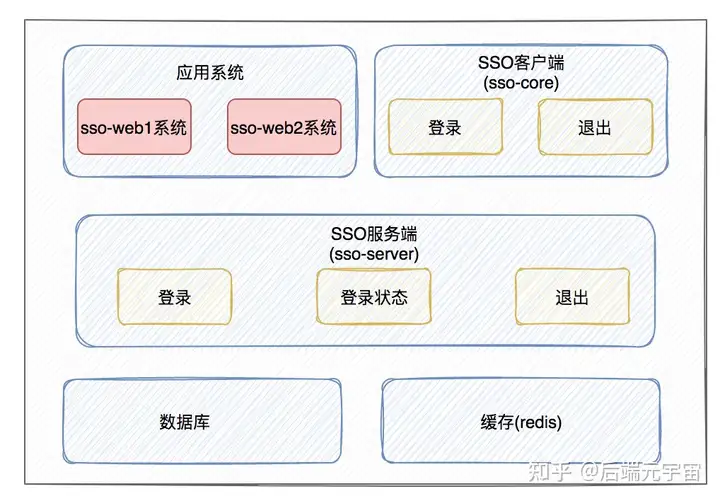

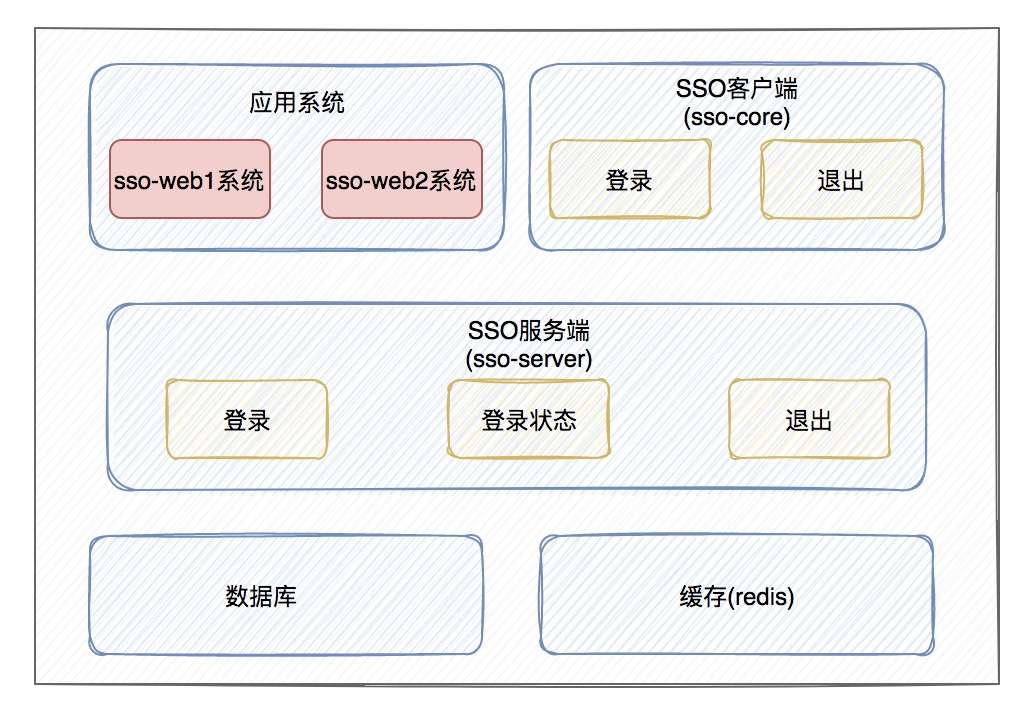

5、 架构图



应用系统：sso-web系统(8081端口)、sso-web系统(8082端口)（需要登录的系统）

SSO客户端：登录、退出（独立jar包给应用系统引用)

SSO服务端：登录（登录服务）、登录状态（提供登录状态校验/登录信息查询的服务）、退出（用户注销服务）

数据库：存储用户账户信息(一般使用Mysql,在当前项目中为了简便并没有查询数据库)

缓存：存储用户的登录信息(使用Redis)


二、快速接入XXL-SSO框架

1、 部署认证中心(sso-server)

只需要修改配置文件即可,配置文件位置：application.properties

## 配置redisxxl.sso.redis.address=redis://118.31.224.65:6379##  登录态有效期窗口，默认24H，当登录态有效期窗口过半时，自动顺延一个周期xxl.sso.redis.expire.minute=1440

2、 部署'单点登陆Client端接入示例项目'

这里指需要接入SSO的系统，在当前项目有xxl-sso-web-sample-springboot和 xxl-sso-token-sample-springboot两个示例项目，这里暂且以sso-web为示例。

1）、maven依赖

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-sso-core</artifactId>
    <version>${最新稳定版}</version></dependency>

2）配置 XxlSsoFilter

参考代码：com.xxl.sso.sample.config.XxlSsoConfig

@Beanpublic FilterRegistrationBean xxlSsoFilterRegistration() {
    // xxl-sso, redis init    JedisUtil.init(xxlSsoRedisAddress);
    // xxl-sso, filter init    FilterRegistrationBean registration = new FilterRegistrationBean();
    registration.setName("XxlSsoWebFilter");
    registration.setOrder(1);
    registration.addUrlPatterns("/*");
    registration.setFilter(new XxlSsoWebFilter());
    registration.addInitParameter(Conf.SSO_SERVER, xxlSsoServer);
    registration.addInitParameter(Conf.SSO_LOGOUT_PATH, xxlSsoLogoutPath);
    return registration;}

3) application.properties修改

## 中央认证服务地址xxl.sso.server=http://ssoserver.com:8080/xxl-sso-server## 退出接口xxl.sso.logout.path=/logout## 排除走sso的接口xxl-sso.excluded.paths=/excludedUrl## redis地址xxl.sso.redis.address=redis://118.11.214.65:6379


三、快速验证

1、修改host文件

修改Host文件：域名方式访问认证中心，模拟跨域与线上真实环境

127.0.0.1       ssoserver.com127.0.0.1       webb.com127.0.0.1       weba.com

2、启动项目

分别运行 “xxl-sso-server” 与 “xxl-sso-web-sample-springboot”,为了验证单点登录，这里sso-web需求启动两次，只是一次是8081端口，一次是8082端口。

## 1、SSO认证中心地址：http://ssoserver.com:8080/xxl-sso-server## 2、Client01应用地址：http://weba.com:8081/xxl-sso-web-sample-springboot/## 3、Client02应用地址：http://webb.com:8082/xxl-sso-web-sample-springboot/

3、验证

SSO登录流程

正常情况下，登录流程如下：

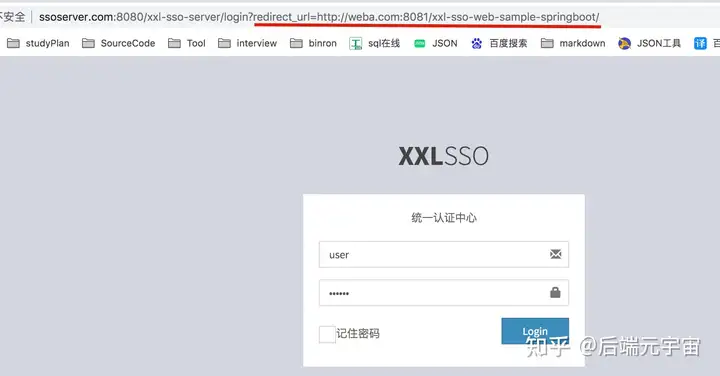

1、访问 "Client01应用地址" ，将会自动 redirect 到 "SSO认证中心地址" 登录界面

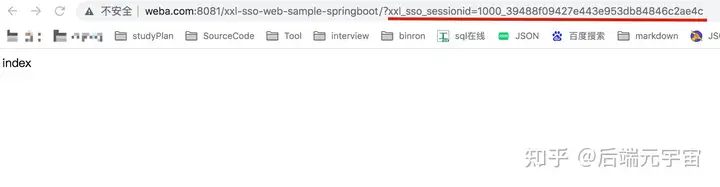

2、成功登录后，将会自动 redirect 返回到 "Client01应用地址"，并切换为已登录状态

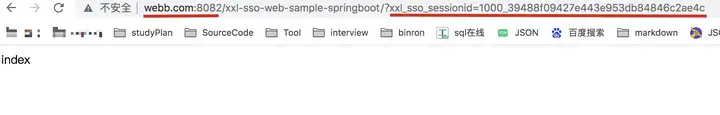

3、此时，访问 "Client02应用地址"，不需登陆将会自动切换为已登录状态



很明显Client01登录成功后,Client02无需再重新登录就可以访问了。

SSO注销流程

正常情况下，注销流程如下：

1、访问 "Client01应用地址" 配置的 "注销登陆path"，将会自动 redirect 到 "SSO认证中心地址" 并自动注销登陆状态2、此时，访问 "Client02应用地址"，也将会自动注销登陆状态


四、核心代码分析

1、SSO客户端(sso-core)拦截器

主要看sso拦截器流程就可以了

@Override
    public void doFilter(ServletRequest request, ServletResponse response, FilterChain chain) throws IOException, ServletException {
        HttpServletRequest req = (HttpServletRequest) request;
        HttpServletResponse res = (HttpServletResponse) response;
        // 获取当前请求接口        String servletPath = req.getServletPath();
        // 1、是否是排除 不走sso的接口 如果是直接放行        if (excludedPaths != null && excludedPaths.trim().length() > 0) {
            for (String excludedPath : excludedPaths.split(",")) {
                String uriPattern = excludedPath.trim();

                // 支持ANT表达式                if (antPathMatcher.match(uriPattern, servletPath)) {
                    // excluded path, allow                    chain.doFilter(request, response);
                    return;
                }
            }
        }
        // 2、是否是退出登录接口
        if (logoutPath != null
                && logoutPath.trim().length() > 0
                && logoutPath.equals(servletPath)) {

            // 2.1删除当前请求客户端的cookie            SsoWebLoginHelper.removeSessionIdByCookie(req, res);
            // 2.2重定向到sso认证服务的 退出接口            String logoutPageUrl = ssoServer.concat(Conf.SSO_LOGOUT);
            res.sendRedirect(logoutPageUrl);
            return;
        }
        // 3、校验用户(是否存在，是否过期) 这个方法下面在展开        XxlSsoUser xxlUser = SsoWebLoginHelper.loginCheck(req, res);
        // 4、令牌校验失败        if (xxlUser == null) {
            //获取当前请求地址            String link = req.getRequestURL().toString();
            // 重定向到sso认证服务的 登录接口            String loginPageUrl = ssoServer.concat(Conf.SSO_LOGIN)
                    + "?" + Conf.REDIRECT_URL + "=" + link;
            res.sendRedirect(loginPageUrl);
            return;
        }
        // ser sso user        request.setAttribute(Conf.SSO_USER, xxlUser);
        // 已经登录 放行        chain.doFilter(request, response);
        return;
    }

在看下上面的loginCheck方法

/**     * 令牌校验     *     * @return 用户信息     */
    public static XxlSsoUser loginCheck(HttpServletRequest request, HttpServletResponse response){

        //去cookie去获取xxl_sso_sessionid 其实就是之前原理篇说的token，只是名称叫法不同        String cookieSessionId = CookieUtil.getValue(request, Conf.SSO_SESSIONID);

        // 这里去redis中获取用户信息 有可能获取不到。这个方法就不粘贴了 这里有三种情况        //1、cookieSessionId为空 那么直接返回null        //2、cookieSessionId不为空，但在redis获取不到用户信息,因为存在其它系统退出后 redis删除了        //3、redis获取到了用户信息，但超过有效期了 依旧返回null        XxlSsoUser xxlUser = SsoTokenLoginHelper.loginCheck(cookieSessionId);
        if (xxlUser != null) {
            return xxlUser;
        }
        // 如果获取不到 所以已经在其它系统退出登录了 那删除cookie中的xxl_sso_sessionid        SsoWebLoginHelper.removeSessionIdByCookie(request, response);
        //如果是 sso登录成功后 回调过来的 这个时候在这里是可以获取到xxl_sso_sessionid的        String paramSessionId = request.getParameter(Conf.SSO_SESSIONID);
        xxlUser = SsoTokenLoginHelper.loginCheck(paramSessionId);
        if (xxlUser != null) {
            CookieUtil.set(response, Conf.SSO_SESSIONID, paramSessionId, false);    /
            return xxlUser;
        }
        return null;
    }

2、认证服务器(sso-server)登录接口

/**     * sso认证中心 登录接口     */
    @RequestMapping(Conf.SSO_LOGIN)
    public String login(Model model, HttpServletRequest request, HttpServletResponse response) {

        // 同样的 该判断sso上有没有全局会话
        XxlSsoUser xxlUser = SsoWebLoginHelper.loginCheck(request, response);
        //如果 其它系统登录成功过 这个就不回为null 直接再带上xxl_sso_sessionid=xxx 重定向到之前接口        //也不用在登录了        if (xxlUser != null) {
            // success redirect            String redirectUrl = request.getParameter(Conf.REDIRECT_URL);
            if (redirectUrl!=null && redirectUrl.trim().length()>0) {

                String sessionId = SsoWebLoginHelper.getSessionIdByCookie(request);
                String redirectUrlFinal = redirectUrl + "?" + Conf.SSO_SESSIONID + "=" + sessionId;;
                return "redirect:" + redirectUrlFinal;
            } else {
                return "redirect:/";
            }
        }
        //只有全局会话不存在 才会跳转登录页面
        model.addAttribute("errorMsg", request.getParameter("errorMsg"));
        model.addAttribute(Conf.REDIRECT_URL, request.getParameter(Conf.REDIRECT_URL));
        return "login";
    }

3、认证服务器(sso-server)退出接口

@RequestMapping(Conf.SSO_LOGOUT)
    public String logout(HttpServletRequest request, HttpServletResponse response, RedirectAttributes redirectAttributes) {
        // 退出操作        SsoWebLoginHelper.logout(request, response);
        // 跳转到登录页        redirectAttributes.addAttribute(Conf.REDIRECT_URL, request.getParameter(Conf.REDIRECT_URL));
        return "redirect:/login";
    }

再来看下 logout 方法做了哪些事情

public static void logout(HttpServletRequest request,
                              HttpServletResponse response) {

        String cookieSessionId = CookieUtil.getValue(request, Conf.SSO_SESSIONID);
        if (cookieSessionId==null) {
            return;
        }
        //1、删除全局缓存 redis中 清除cookieSessionId，这样其它系统在令牌校验的时候 会失败。即一处退出，处处退出。        String storeKey = SsoSessionIdHelper.parseStoreKey(cookieSessionId);
        if (storeKey != null) {
            SsoLoginStore.remove(storeKey);
        }
        //2、清除全局会话
        CookieUtil.remove(request, response, Conf.SSO_SESSIONID);
    }

整个核心代码的逻辑都在这里了，其实结合上一篇的理论篇，理解起来就一点也不复杂了。
